H76W/H 對夾雙瓣旋啟式止回閥

對夾雙瓣旋啟式止回閥
所屬系列:止回閥系列
檢索關鍵字:對夾雙瓣旋啟式止回閥,H76W止回閥,H76H止回閥,旋啟式止回閥,對夾止回閥,雙瓣止回閥,止回閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、對夾雙瓣旋啟式止回閥--特點



1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。
2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利,并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流體阻力小,流體阻力系數為2.6~0.7,隨著閥門口徑的增大,流體組力系數減 小。
3、可水平安裝或垂直安裝,重量輕.不必為閥門設置支座。
4、開啟壓力很小,閥瓣在很小的壓差下就能完全打開。
5、閥門為整體結構、簡單緊湊,閥門關閉時沖擊力注,水錘壓力小,閥門幫命長,可靠性高。



二、對夾雙瓣旋啟式止回閥--材料及主要參數



配管
法蘭
公稱
壓力
常 規 產 品 型 號
JB/T74~90
GB/T9112
~9124
HG50592
~20614
1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3
1.6MPa H76H-16C H76W-16P H76W-16P H76W-16P3 H76W-16R H76W-16R8 H76W-16R3
2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3
4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3
6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3
10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3
13.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3
20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3
25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3
主要零
件材料
閥體 WCB
(A105)
ZG1Cr18
Ni9Ti
CF8(304) CF3(304L) ZG1Cr18
Ni12Mo2Ti
CF8M
(316)
CF3M
(316L)
閥擗 CF8 CF8 CF8 CF3 CF9M CF8M CF3M
目軸 2Cr13 1Cr18
Ni9Ti
0Cr18
Ni9
00Cr19
Ni10
ZG1Cr18
Ni12Mo2Ti
0Cr17
Ni12Mo2
00Cr17
Ni14Mo2
彈簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
適用工況 適月
介質
水、蒸汽
、油品等
硝酸等腐蝕性介質 強氧化
性介質
醋酸等腐蝕性介質 屎素等腐
蝕性介質
適用溫
度(℃)
-29~425 -196~540 -196~425 -196~540 -196~455
注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法。


三、對夾雙瓣旋啟式止回閥--流體力學性能



公稱通徑 閥門全開啟時的流體阻力系數 常溫下閥門全開啟時的水流量系數 流體的流向
DN DNS
Kv(m3/h) CV(U.S) CV(U.K)
開啟壓力近似值KPa
50 5 2.6 63 74 62 2 1
65 21/2 2.4 109 128 107 2 1
80 3 2.3 172 201 169 2 1
100 4 2.0 289 338 283 2 1
125 5 1.8 476 557 466 2 1
150 6 1.5 750 878 735 2 1
200 8 1.3 1432 1675 1403 2 1
250 10 1.2 1330 2726 2283 2 1
300 12 1.0 3676 4301 3602 2 1
350 14 0.9 5274 6171 5169 2 1
400 16 0.8 7306 8548 7160 3 1
450 18 0.8 9246 10818 9061 3 1
500 20 0.8 11415 13356 11187 3 1
600 24 0.7 17573 20560 17222 3 1
700 28 0.7 23919 27985 23441 4 1
750 30 0.7 27458 32126 26909 4 1
800 32 0.7 31241 36552 30316 4 1
900 36 0.7 39539 46261 38748 4 1
1000 40 0.7 48814 57112 47838 4 1
1050 42 0.7 53817 62966 52741 4 1
1200 48 0.7 70292 82242 68886 4 1



四、國標型號尺寸表



公稱通徑 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0
L D L D L D L D L D L D
DN50 60 109 60 109 60 109 60 109 60 115 60 122
DN65 67 129 67 129 67 129 67 129 67 140 67 147
DN80 73 144 73 144 73 144 73 144 76 150 73 157
DN100 73 164 73 164 73 170 73 170 79 177 79 183
DN125 86 194 86 194 86 197 86 197 105 213 105 220
DN150 98 220 98 220 98 227 98 227 136 250 136 260
DN200 127 275 127 275 127 287 127 293 165 313 165 324
DN250 146 330 146 332 146 343 146 355 213 364 213 394
DN300 181 380 181 387 181 403 184 450 229 424 229 458
DN350 184 440 184 447 184 460 222 478 - - - -
DN400 191 492 191 498 191 518 232 549 - - - -
DN450 203 542 203 558 203 568 - - - - - -
DN500 219 597 219 620 219 624 - - - - - -
DN600 222 698 222 734 222 734 - - - - - -



五、美標型號尺寸表



公稱通徑 150Lb 300Lb 600Lb
L D L D L D
2 60 103 60 110 60 110
21/2 67 122 67 129 67 129
3 73 135 73 148 73 148
4 73 173 73 180 79 192
5 86 196 86 215 105 240
6 98 222 98 250 136 265
8 127 279 127 307 165 319
10 146 339 146 361 213 399
12 181 409 181 422 229 456
14 184 450 222 485 - -
16 191 514 232 539 - -
18 203 549 - - - -
20 219 606 - - - -
24 222 717 - - - -





六、結構形式

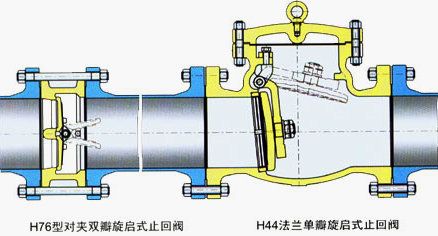

H76W型不銹鋼對夾雙瓣旋啟式止回閥、H76H型碳鋼對夾雙瓣旋啟式止回閥





H76H雙瓣旋啟式對夾止回閥外形與H77H蝶形止回閥相似,蝶形止回閥為單瓣結構。
