HD742X/HD743H 重錘式液控緩閉止回閥

重錘式液控緩閉止回閥
所屬系列:蝶閥系列
檢索關鍵字:重錘式液控緩閉止回閥,重錘液控緩閉蝶閥,智能式液控緩閉止回閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、重錘式液控緩閉止回閥--產品簡介

液控緩閉止回蝶閥主要安裝于水電站水輪機進口,用作水輪機進口閥;或安裝于水利、電力、給排水等各類泵站的水泵出口,替代止回閥和閘閥的功能。工作時,閥門與管道主機配合,按照水力過渡過程原理,通過預設的啟閉程序,有效消除管路水錘實現管路的可靠截止,起到保護管路系統安全的作用。

1、可取代水泵出口處原電動閘閥和止回閥的功能,且機、電、液系統集成為一個整體,減少占地面積及基建投資。

2、電液控制功能齊全,無需另外配置即可以作為一個獨立的系統單機就地調試、控制;也可以作為集散性控制系統(DCS)的一個設備單元,通過1/0通道由中央計算機進行集中管理,與水泵、水輪機、旁通閥及其他管道設備實現聯動操作;并配有手動功能,無動力電源時也可以實現手動開、關閥,滿足特殊工況下的閥門調試、控制要求。

3、可控性好,調節范圍大、適應性強。電液控制系統設有多處調節點,可以按不同的管道控制要求進行啟閉程序設置保證在滿足開、關閥條件時,閥門能夠且才能夠自動按預先設定的時間、角度開啟和分快、慢二階段關閉。并能實現無電關閥,有效消除破壞性水錘,防止水泵和水輪機組飛逸事故的發生,降低管網系統的壓力波動,保障設備的安全可靠運行。

4、主閥密封副為三偏心金屬密封或雙偏心橡膠密封結構,啟閉輕松、密封可靠;并有一道額外加大的偏心,使閥門具有良好的自關閉、自密封性能。中、小口徑蝶板設計成流線型平板結構,大口徑蝶板設計面雙平板桁架工結構,排擠小,水流平順,閥門流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數(1.7~2.6),節能效果明顯。

公稱通徑:DN150~DN3500

公稱壓力:PN2.5~PN40

適用介質:水、海水、泥沙水、油品等

介質溫度:≤80℃

開閥時間:10~120秒(可調)

快關時間:1.5~30秒(可調)

慢關時間:6~120秒(可調)

快關角度:70°±10°

慢關角度:20°±10°

全開狀態最小流阻系數:0.1

可選控制電源:AC220V、DC220V、DC110V、DC24V

液控緩閉蝶閥是目前國內外較先進的管路控制設備,主要安裝于水電站水輪機進口,用作水輪機進口閥;或安裝于水利、電力、給排水等各類泵站的水泵出口,用以代替止回閥和閘閥。工作時,該閥與管道主機配合,按照水力過渡過程原理,通過電液控制程序的有效設置,實現管路的可靠截止,有效消除管路水錘,并可實現無電自動關閥,起到保護管路系統安全的作用。

上兆閥門生產的智能型重錘式液控緩閉蝶閥以重錘勢能為自動關閥動力源,采用PLC智能型控制系統,并可根據用戶要求加裝手動、自動鎖定裝置,流阻系數小、自動化程度高、功能齊全、性能穩定可靠,是我公司在廣泛搜集、研究、總結國內外同類產品性能的基礎上,引入閥門、液壓、電氣等行業的多項研究成果,厚積而薄發,開發出來的新一代智能化高效節能產品。

二、重錘式液控緩閉止回閥--型號說明


三、重錘式液控緩閉止回閥--主要零配件選用材料:







灰鑄鐵、球墨鑄鐵、碳素鋼



灰鑄鐵、球墨鑄鐵、碳素鋼



不銹鋼、碳素鋼

銅合金、不銹鋼

優質丁腈橡膠、不銹鋼/柔性石墨層疊





V形密封圈、柔性石墨




四、重錘式液控緩閉止回閥--主要性能規范

1基本參數

公稱通徑DNmm

150 4000

公稱壓力級PNMPa

0.25 4.0

試驗壓力

PsMPa



1.1×PN



1.5×PN

工作壓力(MPa

1.0×PN

介質溫度(℃)

80



清水、海水、泥沙水、油品等


注:1.1 Mpa=10.2kgf/cm2    2、用于水電站時,密封試驗壓力可按電站最高靜水頭計算值

2特殊參數:

公稱通徑

1000

1000

開閥時間(可調)

1060

20120

關閥時間(可調)

快關

1.515

2.525

慢關

2.560

690

關閥角度(可調)

快關

70±10度

70±10度

慢關

20±10

20±10

最小流阻系數

0.1


五、產品結構說明

1、  本產品主要由閥門本體、傳動機構、液壓裝置,電氣控制箱等部分組成

1、  閥門本體由閥體、蝶板、閥桿、滑動軸承、密封件等零件組成。

2、  重錘式液控緩閉止回蝶閥閥體均采用臥式布置,閥軸采用半軸布置。

3、  傳動機構主要由液壓缸、搖臂、支撐墻板、重錘、杠桿(鎖定型還有鎖定油缸)等連接、傳動件組成。

4、  傳動機構一般采用正向安裝;也可以根據用戶要求采用反向安裝(即傳動機構位于閥門的另一側)。

5、  液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等到部件。

6、  重錘式自動保壓系統中,蓄能器作為系統壓力補償;鎖定型重錘式自動保壓系統中蓄能器具作為系統壓力補償和鎖定油缸的退鎖。流量控制閥調節開關時間、溢流閥作為系統的安全閥、截止閥用作整個系統的卸壓。

7、  液壓系統電磁閥的特征一般為正作用型,即:電磁閥得電蝶閥開閥、失電蝶閥關閥;反之則為反作用型,即電磁閥失電蝶閥開閥、得電蝶閥關閥。常規配套電磁換向閥為正作用型,采用反作用型應在訂貨時說明。

8、  液壓系統與閥門本體可以是整體式安裝,也可以是分體式安裝。用戶未作特殊說明時為分體式安裝。

六、工作原理及操作說明

    本閥電器控制系統主邏輯元件PLC智能控制型,分以下幾種工況:

    開閥離心泵工況(包括離心混流泵):先啟動泵,延長預定時間后開閥,或泵閥同時開啟。

    開閥軸流泵工況(包括軸流混流泵):泵閥同時開啟,或開閥至一定角度,再啟動泵。

6.1就地控制

將轉換開關旋至“地

6.1.1開閥

合上空氣開關,接通油泵電源AC380V、控制不間斷電源DC24V電源,電源指示燈亮。“轉換開關”旋到控制源右邊位置,按就地控制箱上開閥按鈕,開閥指示燈亮,油泵起動,閥門將按設定好的速度開啟,直到全開的位置(全開指示燈亮)自動停止開閥動作,開閥指示燈自動熄滅。

調整開閥時間可以通過開閥流量控制閥的流量來實現,可以達到不同的開閥時間以適應實際工況,時間調整范圍見前表。

6.1.2自動保壓

  當閥門開啟到位后, 控制系統自動保壓單元自動啟動,油泵自動給系統充壓。當壓力達到壓力繼電器高壓(14MPa)時,油泵停機。以后閥門操作處于全開狀態時,自動保壓功能才有效。即當系統壓力低于壓力繼電器設定的低壓10MPa時,油泵自動啟動;當系統壓力增至高壓設定14MPa時,油泵自動停機,確保閥門完全開啟,重錘舉起。

6.1.3關閥

按關閥按扭,關閥指示燈亮,則閥門依靠重錘勢能按設定好的速度關閉(油泵不啟動),直到全關位置(全關指示燈亮)自動停止關閥動作,關閥指示燈熄滅。關閥分為快關、慢關兩個階段,快關速度調整快關速度控制閥,慢關速度調整慢關調節閥來實現,調節范圍見前表。

6.1.4停閥

閥門在開、關過程中,按停止按扭,閥門停止在中間任何位置。

6.2遠程控制

將轉換開關旋至“遠程”位,遠程指示燈亮。

6.2.1開閥

  先啟泵,后開閥

中控室啟動水泵,延遲預定時間后,水泵控制繼電器常開接點閉合,閥門按預定程序開啟、保壓。將延遲預定時間調整為零,即可實現泵同時啟動。

 先開閥,后啟泵

按遠程開閥按扭,油泵啟動,閥門隨之開啟,當閥門開啟到一定角度(15°),啟泵行程開關閉合,信號發出,中控室啟動水泵。開閥按扭同時發出啟泵信號,也可實現泵、閥同時啟動。

6.2.2自動保壓

當閥門處于全開狀態時,與就地控制一樣,進入自動保壓狀態,確保閥門處于全開狀態,舉起重錘。

6.2.3關閥

   泵閥正常同時關閉

水泵停機,電磁閥得電換向,閥門按預定程序關閉。

   先關閥,后停泵


6.2.4
聯動失電保護按下遠程關閥按扭,閥門關閉,當閥門關閉到一定角度(75°),行程開關壓合,發出信號,遠程控制室停止水泵。

本電控設備接入DC24V備用電源。當常規電源失電時,備用電源自動接入,保證閥門自動工作。當水泵停機時,蝶閥才同時關閥。

6.2.5遠程監控

控制系統可接收遠程開閥、關閥、停閥、水泵狀態信呈外,還輸出各種信號供遠程DCS監控,主要有:閥門位置信號、遠程狀態信號、油泵狀態信號、電機過載、開閥超時信號、閥門位置模擬信號等,信號均為無源干接點開關量信號。

6.3手動操作

動力電源失電時,搖動手搖泵,亦可實現閥門開啟。

手動關閉時打開“10常閉截止閥”,關閥到位后,關閉“10常閉截止閥”;要放掉蓄能器的壓力油時,打開“09常閉截止閥”,壓力油放完后關閉;“08常開截止閥”通常狀態是打開的,如果“06電磁球閥”有故障,需要檢修,關閉“08常開截止閥”,進行檢修,不影響閥門使用(可以液壓或手動開閥,手動關閥)。

手動功能主要是利用備用電源進行閥門調試,或在特殊情況下的閥門緊急關閉

1.5壓力變送器高、低壓調整

壓力變送器高、低壓的調整方法:點擊主菜單“控制面板”,點擊子菜單“油壓設定”,再點擊子菜單“上限”“下限”,彈出數字框,自行設定就行了。出廠時已設定,不要隨意更改。

七、吊裝及調試維護

7.1吊運

運輸起吊時不得翻轉、倒放,開箱后用吊車運蝶閥,起吊時注意在四個起吊點中選取平衡位置。

7.2儲存

產品長時間存放時,放于干燥處,閉進出口兩端,在密封面上涂防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝,液壓系統須清洗換油。

7.3安裝

安裝前應核對本閥銘牌參數是否符合使用要求,清洗閥體通道及蝶板、檢查各部位有無有無損壞現象,各零件聯接螺栓是否緊固。

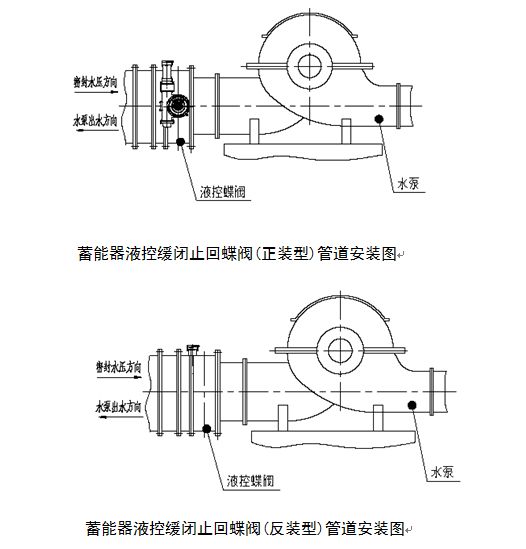

正反安裝分別按圖所示,確認液壓傳動系統與水泵出水管道的相對方位,將閥門安裝在水泵出口。

蝶板安裝的基礎上應校正水平,保證閥軸不傾斜。閥門支腳及輔助支承主要用于保證閥門安裝運行平穩,不宜大量承受與其垂直的管道軸向推力;軸向水推力應通過閥前或閥后管道傳遞到支承基礎上。

注:液控止回蝶閥閥體上的方向表示閥門的承壓方向,當安裝于水泵出口時,閥體上箭頭方向應與水泵出水方向相反,且閥門立、臥安裝不影響效果。
