緊急情況下氣動切斷閥是如何工作的？

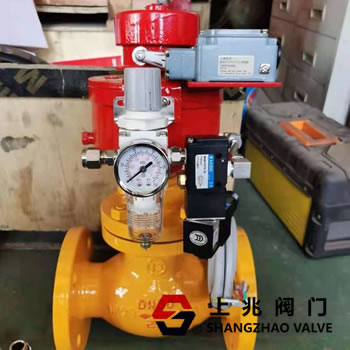

氣動切斷閥是一種高性能的切斷閥，用于在突發故障或事故時切斷工藝管道中的介質液體和氣體流體。具有快速、嚴密切斷、安全可靠的特點，廣泛應用于高危物料的加工、儲存和運輸。當煤氣泄漏、事故、操作不當、人員無法靠近時，能遠距離快速關閉閥門，起到安全保護作用。 氣動切斷閥廣泛用于PSA和TSA氣體分離裝置。膜片多彈簧致動器通過三根立柱與調節機構連接，可使整體高度降低30%左右，重量降低30%左右。廣泛應用于變壓吸附氣體分離、氣體凈化、干燥、酒精脫水等氣體分離裝置。 氣動切斷閥主要由執行機構和閥體組成，通常由控制室控制，也可在現場安全操作。氣動切斷閥的基本要求是:緊密和快速關閉，以及消防安全結構。 對于雙氣動程控閥，當控制器根據預先編好的程序輸出電信號給電磁換向閥時，電磁換向閥動作，通過電磁換向閥的切換，帶壓的儀表空氣進入氣動執行機構的下腔，推動活塞向上運動，活塞帶動閥桿，閥桿抬起閥芯與閥座分離，閥門開啟。 氣動切斷閥收到電信號后，活塞反轉方向。 操作使閥芯和閥座壓在一起，閥門處于關閉狀態。這種閥門配置稱為常閉。相反，要使其常開，只需改變電磁換向閥與氣動執行機構的連接方式即可。單個氣動程控閥，另一個方向靠彈簧作用在活塞上，電磁閥換成兩位三通，工作原理是一樣的。 在無壓力的情況下，氣動切斷閥的閥瓣是常閉的。當氣泵將壓力氣體輸入截止閥的氣缸時，閥瓣打開。當有必要關閉緊急切斷閥或在緊急情況下，壓力被釋放并迅速關閉以阻止泄漏。閥門工作介質的流向是閥座端的出口，安裝一般采用高進低出口。
|
