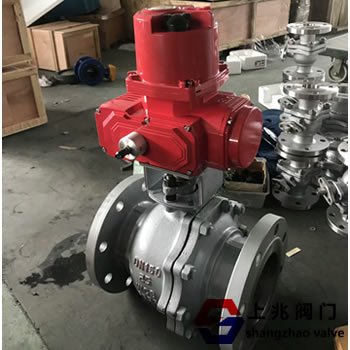

SZQ941F 電動緊急切斷閥適用于兩位切斷和調節。它通過直接連接與閥門致動器相連。電動執行機構內置伺服系統，輸入4-20mA信號和220VAC電源即可控制，無需額外的伺服放大器。它具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配備優利、PSQ、HQ、DHL等電子電動執行機構或GTX、AL等氣動活塞執行機構。 CH執行器可直接接收來自計算機或工業儀表的4 ~ 20 ADC或1 ~ 5 VDC控制信號，以及220VAC電源。根據閥門位置反饋信號與設定值的比較偏差，通過智能步進調節PID來調節執行機構的驅動電機，從而實現閥門或與執行機構相匹配的其他裝置的開度的精確定位，同時輸出4 ~ 20個ADC的位置反饋信號。核心控制部件電子伺服控制器是應用現代數字技術設計的集信號采集、處理、反饋和控制于一體的DCSu002FPLC。采用獨創的電子制動電路和機械阻尼裝置消除慣性，可瞬間停機，定位精度可達0.3以上，無振蕩?？煽毓栎敵觯瑒?dòng)作時間快，輸出穩定，可靠性高。體積小、輕便宜人、性能可靠、匹配簡單、循環量大，特別適用于具有粘性、顆粒狀和纖維狀性質的介質。 這個場合。目前，SZQ941F電動緊急切斷閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學科研設備、電力等行業的工業控制系數。
SZQ941F電動緊急切斷閥執行標準:
1。設計和制造:GB12237-89，API608，API 6D，JPI 7S-48，BS5351，DIN3357。 2。法蘭尺寸:JB/T74 ~ 90JB 74 ~ 90、GB9112~9131、HGJ 44 ~ 76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211和DIN2543。 3。結構長度:GB12221-89，ANSI B16.10，JIS B2002，NF E29-305，DIN3202。 4。主要檢驗項目:JB/T 9092和API 598。
|
