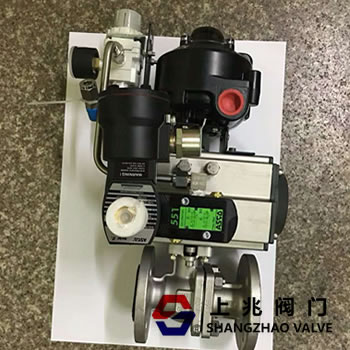

氣動切斷閥由單/雙作用氣動執行機構和防火抗靜電O型浮動不銹鋼法蘭球閥組成，并配有DC 24V防爆線圈、電磁閥、空氣過濾器減壓閥、信號反饋、手輪裝置等整體部件。DC 24V防爆線圈電源控制電磁閥將壓縮空氣轉換到氣缸內，推動活塞旋轉，開啟和關閉氣動切斷閥。
氣動 緊急切斷閥的檢查和調試：
在安裝氣動切斷閥之前，打開氣源進行安裝前檢查。電磁閥上有一個小金屬點。通過手動按下和釋放它來調試幾次。檢查切斷閥的開閉動作是否靈敏。如果打開和關閉動作緩慢，增加氣源壓力。
氣動切斷閥的安裝形式：
如果直徑小于DN100或以上，可水平或垂直安裝。
如果直徑大于DN100，建議水平安裝。由于直徑大于DN 100的執行機構具有一定的質量，垂直安裝會影響閥門的平衡，容易導致密封的損壞。如果空間有限，必須垂直安裝。請為致動器做一個支架。
安裝時，先去掉雙面法蘭的塑料蓋，清理管口的雜質，用管子的連接法蘭夾住密封墊片，用螺栓固定。
將塑料供氣管插入空氣減壓閥的供氣接頭，然后接通電磁閥線圈的電源。
檢查空氣減壓閥上的壓力表。供氣壓力保持在0.5 ~ 0.6 MPa，基本是出廠時設定的。
如何調整空氣減壓閥壓力表：用適當?shù)牧ο蛏侠諝鉁p壓閥上的塑料頭，然后左右轉動，看指針停留的位置，再向下壓塑料頭。
氣動切斷閥的工作原理：
常開：閥門處于常開狀態，通電通風關閉，斷電通風打開，當通電通風關閉時，側面手動閥必須關閉，以防斷電/通電或線圈損壞，閥門通風打開。
常閉型：通電通風開啟，斷電排氣關閉，氣源故障：閥位關閉。
|
