制造標準 JB/T 8527-97

法蘭標準 GB9113-2000

結構長度標準 GB12221-89

檢驗標準 GB/T 13927-92

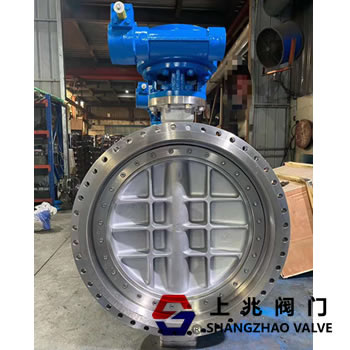

D343H-16P_硬密封不銹鋼蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

1、D343H-16P硬密封不銹鋼蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、閥體不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，緊急切斷閥均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

零件名稱 材料

閥體 WCB、合金鋼、不銹鋼、QT450-10

蝶板 WCB、合金鋼、不銹鋼、QT450-10

閥軸 2Cr13不銹鋼、合金鋼

密封圈 不銹鋼圈

填料 柔性石墨

公稱通經DN（mm) 50～2000

公稱藥理PN（MPa) 0.6 1.0 1.6 2.5

密封試驗(MPa) 0.66 1.1 1.76 2.75

強度試驗(MPa) 0.9 1.5 2.4 3.75

適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質 水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率 符合GB/T13927-92標準

驅動方式 蝸輪傳動、電動、氣動、液動
