| 蝶閥和閘閥在不同工況下該如何應用 發布時間：20-12-24 |

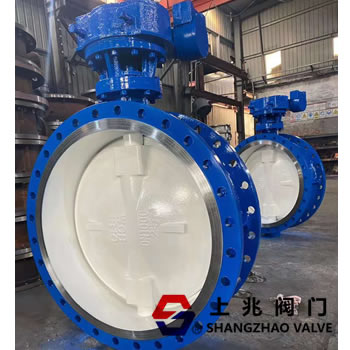

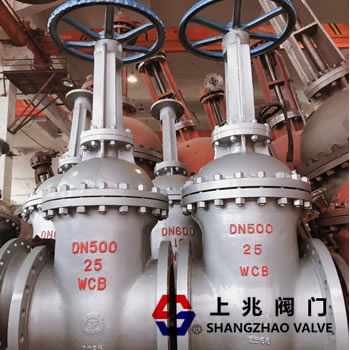

閘閥和蝶閥在管道使用中均起到切換和調節流量的作用。 當然，蝶閥和閘閥的選擇過程中仍然有一些方法。如何 可選：供水管網中的閘閥和蝶閥為減小管道覆蓋的深度，通常較大直徑的管道都裝有蝶閥，幾乎沒有 力爭選擇閘閥，但同規格閘閥的價格要高于蝶閥。 關于機芯的分界線，應根據具體情況考慮每個區域。  就使用十年而言，蝶閥的故障率要高于閘閥，因此在條件允許的情況下擴大閘閥的使用范圍值得關注。 使用蝶閥和閘閥有什么區別？ 根據閘閥和蝶閥的功能和用途，閘閥的流阻小，密封性能好。由于閘閥板和介質流向是垂直角度，如果閘閥 當閥板開關未安裝到位時，介質沖刷閥板會導致閥板振動，蝶閥，又稱瓣閥，是一種結構簡單的調節閥。可以用于低壓管道介質的切換控制的蝶閥是指關閉部件的閥瓣或蝶板。 它是一種圍繞閥軸旋轉的閥。實現打開和關閉。該閥可用于控制空氣，水，蒸汽，各種腐蝕性介質，泥漿，各種流體（例如油，液態金屬和放射性介質）的流量。 主要用于管道的切斷和節流。 蝶閥的啟閉部分是一個圓 蝶形蝶板在閥體內繞其自身軸線旋轉，以達到啟閉或調節的目的。 蝶板由閥桿驅動。如果將其旋轉90°，它將 可以完成一次打開和關閉。 介質的流量可以通過改變蝶板的偏轉角來控制。 工作條件和介質：不銹鋼蝶閥適用于熔爐，煤氣，天然氣，液化石油氣，城市煤氣，冷熱空氣，化學冶煉和發電環境 用于調節和切斷輸送各種腐蝕性和非腐蝕性氣體的管道中的介質流量工程系統中的腐蝕性流體介質，例如建筑物的給水和排水。 閘閥是用于打開和關閉零件的閘門。閘門的運動方向垂直于流體的方向。閘閥只能完全打開和完全關閉。 當介質溫度不高時，為2°52 \\ u0027。 改善其可制造性，并彌補加工過程中密封面角度的偏差。這種閘門稱為彈性閘門。 關閉閘閥時，密封面只能依靠介質壓力來密封，即僅依靠介質壓力將閘板的密封面壓到另一側的閥座上以確保密封。 蓋的密封是自密封的。 大多數閘閥采用強制密封，也就是說，在關閉閥門時，必須使用外力將閘板推向閥座，以保護 證明密封性密封表面。 運動模式：閘閥的閘閥與閥桿（也稱為立桿閘閥）線性移動。 通常在提升桿上有梯形螺紋穿過閥門頂部的螺釘 母頭和閥體上的導向槽將旋轉運動轉換為線性運動即，操作轉矩成為操作推力。 打開閥門時，門升起高度 等于閥門直徑 1：1的流體通道完全暢通無阻，但是在運行期間，無法監控此位置。 在實際使用中，桿的頂部 該點用作符號，即可以將其打開的位置用作其完全打開的位置。 為了考慮溫度變化，通常將鎖止現象打開到頂部位置，然后向后 1 / 2-1圈是全開閥的位置。 因此，閥門的全開位置取決于閘板的位置，即行程。 某些閘閥閥桿螺母位于閘板上， 在閘板上，手輪的旋轉驅動閥桿的旋轉以抬起閘板。這種閥稱為旋轉閥桿閘閥或深色閥桿閘閥。 蝶閥的適用場合和使用條件：由于蝶閥盤的運動被擦拭，大多數蝶閥閥門可用于具有懸浮固體顆粒的介質。 根據密封的強度，也可用于粉末和顆粒介質。 蝶閥的結構長度和整體高度小，啟閉速度快。 全開時的流體阻力小，性能敏感在大約15°至70°之間打開時進行流量控制。蝶閥的結構原理最適合用于大直徑閥門。 在以下條件下，建議使用蝶閥： 1。需要節流，調整和控制流； 2。泥漿介質和包含固體顆粒的介質； 3。需要較短的閥門結構長度的場合； 4。需要快速打開和關閉速度的場合； 5。壓力差較小的地方。  蝶閥可用于二位調節，狹窄的通道，低噪音，氣蝕和汽化現象，少量泄漏到大氣中以及 #在節流閥調節或嚴格密封或嚴重磨損，低溫和深冷等特殊條件下使用蝶閥時，需要專用設備。 帶金屬密封和調節裝置的三偏心或雙偏心專用蝶閥。 信號蝸輪蝸桿傳動帶動蝶閥旋轉軸和蝶板實現啟閉，控制流量。 旋轉蝸輪手輪以制作蝶板 為了達到打開，關閉和調節流量的目的，手輪順時針旋轉以關閉閥門。 n 使用設備：根據電氣控制要求，將電纜的芯線連接到相應的端子，并在固定電纜的同時密封電纜入口以防止外力 電纜連接在拔出時已損壞。 當閥門處于完全關閉位置時，順時針旋轉下部關閉凸輪或逆時針旋轉上部打開凸輪，蝶閥 夾緊管道后，請注意是否連接力均勻可靠。 安裝蝶閥后，在測試管道強度時，閥板必須處于打開位置。 蝶閥的安裝 之后，要檢查的主要項目如下：蝶閥座和O形圈密封是否損壞。 閥板密封面的密封性能。 蝶閥的維護和組裝 此后，在打開和關閉旋轉時必須沒有卡塞。 蝶閥大修和組裝后，應按要求進行密封性能測試。 閘閥的常見故障和預防措施： 閘閥是油氣生產井口設備的主要組成部分。使用中的幾個閘閥的常見故障如下： 1.閘閥和閘閥的連接處泄漏：首先檢查閘閥和閘閥的連接螺栓是否擰緊，如果未擰緊，則墊圈和法蘭都已密封 凹槽表面組合不足通常會導致泄漏。 依次檢查螺栓和螺母，擰緊所有螺栓，直到墊圈環被壓縮。 第二次 應檢查墊圈環和法蘭密封槽表面的尺寸和精度。如果密封接觸面的尺寸不正確或太粗糙，則應修理墊圈 或更新。 此外，請檢查墊圈環和法蘭密封槽的接觸面是否被腐蝕，出現沙孔，沙孔或雜質。如果存在此類缺陷，則必須進行糾正 相應地進行修復，修復或清理。 2。閥蓋泄漏：閥蓋泄漏的這種故障現象主要表現在填料密封的泄漏中。 首先檢查是否正確選擇了密封件，以及是否 如果出現此類問題，請更換密封圈或維修密封槽。 其次，檢查密封件是否有毛刺，破裂，扭曲等。 在這種情況下，必須更換密封件。 再次檢查每個密封槽的密封表面是否粗糙或有其他缺陷。如果有缺陷，請消除缺陷或更新?lián)p壞的部件。 有些閥蓋或支架中有壓縮密封的填料。這些包裝的安裝應進行檢查。如果發現上下填料顛倒安裝，則必須將其卸下 下一步，按照正確的方法重新安裝，并特別注意接頭表面的配合包裝密封件。 此外，檢查密封墊的每個接觸面的精度 是否滿足指定要求。 3。閥體腔表面的泄漏：在閥體的鑄造過程中，有時在加工過程中很難發現諸如砂孔和砂孔之類的鑄造缺陷。 隱藏在壓力下將被暴露。 在這種情況下，必須對其進行修復，修復或更新。 4。閥座和閥板泄漏：閥座和閥板泄漏是閘閥安裝或維護中最常見的現象。 一般可分為兩類：一類是密封面 泄漏，另一類是密封圈的根部泄漏。 首先，檢查閥座和閥板密封面的精度。密封表面必須至少已打磨。 如果表面精度太粗糙，則應將其移除以再次打磨。 其次，檢查密封面上是否存在諸如點蝕，凹陷，起泡，裂紋等缺陷。 在這種情況下，請更換閥板或閥座。 對于帶壓縮彈簧的閥座，請檢查壓縮彈簧的彈性是否符合要求。如果彈性減弱，請更新 壓縮彈簧。 此外，檢查閥板和閥桿之間的T形連接是否太松，從而在壓制過程中使閥板傾斜。在這種情況下，將其卸下。 將閥板調整至最佳尺寸。 在閥體的開口處，很容易在安裝過程中進入焊接檢查，鐵屑，雜質和其他異物。安裝前應清除這些雜物。 如果忘記清潔或 如果清潔不徹底，將導致閥板接近預期的深度并導致泄漏。在這種情況下，必須拆下并清洗閥體。 在安裝閥座時應使用特殊的安裝工具 安裝并檢查閥座是否到位。如果未將螺紋擰入所需的深度，則閥座 將會泄漏，在這種情況下，必須使用專用工具再次安裝閥座。 5。手輪旋轉不靈活： 1主要原因：①閥桿彎曲和扭曲。 ②表面精度不足。 ③操作過度會損壞線程。 ④缺少潤滑或潤滑劑故障。 ⑤螺母 傾斜。 ⑥配合公差不正確，咬合太緊。 ⑦露天閘閥缺乏保護。閥桿螺紋上覆蓋有灰塵和沙子，或者被雨，露，霜和雪生銹。 ⑧介紹了螺紋 定性腐蝕是指閘閥的底部帶有深色閥桿或閥桿螺母。 ⑨材料選擇不當，例如，閥桿和閥桿螺母是相同的材料，很容易咬。 2預防措施和解決方案。 ①嚴格控制力和措施，切勿扭曲與指輪和閥桿直接連接的閘閥。 ②增加加號 工作質量符合規范要求。 ③小心操作，關閉時不要用力，打開時不要到達上止點，達到死點后再將手輪轉回一兩次。 擰緊螺紋的上側，以防止介質向上推動閥桿。 ④經常檢查潤滑情況并保持正常潤滑狀態。 ⑤擰緊或校正閥桿螺母。 ⑥修改或更新閥桿螺母，使其符合標準規格。 ⑦經常清潔閥桿螺母的灰塵和沙土，以防止腐蝕。 ⑧露天閘閥應配備閥桿保護套。 ⑨最好將銅材料用于閥桿螺母，不要使用與閥桿螺母相同的材料。閥桿。 蝶閥和閘閥的使用摘要： 蝶閥：體積小，易于安裝，易于操作開閥行程小，可實現自動控制，適用于泥漿，金屬等各種液體，主閥板和開閥手柄 連接不易失效，但連接較大直徑和超大直徑的管道不易使用，并且低壓閥緊密關閉。 閘閥：與蝶閥相比，它的體積大，打開速度快速度慢，沖程大。實現自動控制并不容易。使用范圍很小。 失敗，試用于大口徑管道安裝，按壓力分為低，中，高壓閥門緊密關閉。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
