| 氣動切斷閥的工作原理及注意事項介紹 發布時間：20-11-24 |

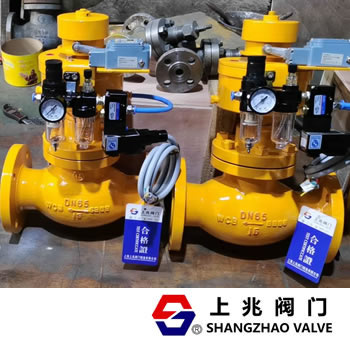

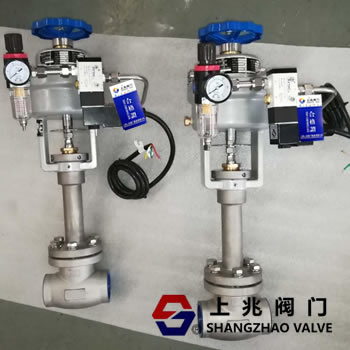

氣動緊急切斷閥是一種安全裝置，安裝在調壓站或其他分配管道中以自動切斷。 軸向流量大；壓力損失小；結構緊湊；氣門墊不被氣流沖洗；快速反應;任意的安裝特性，成為越來越多用戶的理想選擇。 本文主要介紹氣動截止閥的工作原理和操作。 氣動切斷閥的工作原理： 原則上，氣動切斷閥是軸流式氣動截止閥。它的執行器和先導系統確保氣動截止閥處于打開狀態。 氣動截止閥的最重要部分是閥體在閥體內的軸向運動，因此，當管道中存在壓力時，不需要額外的旁通來首先平衡氣體。 只能通過逆時針手動旋轉偏心軸來打開氣動截止閥。 由于氣門室墊受到氣門座的保護，因此不受氣流的影響，因此即使氣體變臟也不會對其產生影響。 何時當下游壓力低于氣動截止閥的設定壓力時，先導保持正常狀態，以確保氣動緊急切斷閥的偏心軸不移動并保持在打開狀態。 當下游壓力超過氣動截止閥的設定壓力時，氣動截止閥的先導閥釋放其偏心軸。在氣動切斷閥的主彈簧下，閥筒關閉以切斷空氣供應。 氣動切斷閥的執行器具有一個手動關閉按鈕，可以在緊急情況下或維護/檢查時快速關閉。 氣動切斷閥結構： 氣動切斷閥是一種安全裝置，安裝在調壓站或其他分配管道中以自動切斷。 當下游壓力達到氣動截止閥的截止設定壓力時，可以迅速切斷氣源。 這是一種套筒型設計，因此在重置氣動截止閥時，不需要外部旁路裝置。 氣動切斷閥的復位只能手動復位。 氣動切斷閥的功能： 1適用于高壓； 2軸流式大流量； 3壓力損失小； 4結構緊湊； 5閥口墊沒有被氣流沖洗； 6快速反應； 7可隨意安裝； 氣動截止閥操作： 在啟動時，為了為避免因下游設備損壞而造成人身傷害或財產損失，必須緩慢打開氣動切斷閥并監控壓力表的壓力變化。 氣動切斷閥，首先檢查氣動截止閥的前后閥是否關閉，氣動截止閥的安裝是否正確，壓力信號管路的連接是否完好。 確認以上工作后，您可以設置氣動截止閥的截止值，然后啟動氣動截止閥。  1 。氣動截止閥的重置步驟 1關閉壓力調節器的出口閥; 2打開壓力調節器上的信號管; 3打開排氣閥，以使調節器的出口壓力低于氣動截止閥的設定壓力; 4在氣動截止閥之前打開進氣閥; 5使用扳手逆時針緩慢旋轉執行器的軸，并在聽到氣體聲后停止旋轉直到?jīng)]有汽油為止。 聽到聲音后，繼續沿逆時針方向旋轉到底。釋放扳手后，軸將不會沿相反方向旋轉，則氣動截止閥已完全打開； 6打開調節器出口閥，氣動截止閥閥門已投入使用 2。氣動截止閥截止壓力設置步驟 1關閉壓力調節器的出口閥; 2打開信號管上的壓力閥; 3打開排氣閥，使調節器的出口壓力低于氣動截止閥的壓力設置; 4將氣動切斷閥先導閥的設定壓力調節到最大順時針壓縮彈簧； 5在打開氣動截止閥之前先打開進氣閥； 6用扳手逆時針緩慢旋轉執行器的軸，聽到空氣聲后停止旋轉。如果沒有聲音，請繼續逆時針旋轉到底。釋放扳手時，軸將不會反向旋轉。 ，氣動截止閥完全打開； 7調節調節器先導的設定彈簧，以將出口壓力增加至截止設定壓力； 8緩慢降低氣動截止閥執行器的設定壓力，并逆時針方向松開彈簧，直到氣動截止閥關閉； 9打開再次排氣閥，以使調節器的出口壓力低于氣動截止閥的設定壓力； 10重復步驟6，現在氣動截止閥可以 維護和檢查氣動截止閥 1。定期檢查氣動切斷閥 建議定期檢查氣動切斷閥的工作狀況，只要檢查以下項目： 1切斷并關閉測試，建議檢查周期為1個月 1關閉氣動切斷閥的出口閥切斷閥; 2根據調試步驟重新設置氣動切斷閥; 3增加壓力調節器的出口壓力直到氣動截止閥的超高壓截止設定壓力，并檢查氣動截止閥是否被氣動截止閥截止; 4按照調試步驟重新設置氣動截止閥; 5如果在設定壓力點上氣動切斷閥未能關閉，請重新設置氣動切斷閥 2檢查閥口墊片密封。建議的檢查期為3個月。 1關閉氣動截止閥的出口閥； 2按下手動切斷按鈕 3打開排氣閥，直到排氣閥管段中的氣體被切斷，然后關閉排氣閥； 3 r \\ n 4觀察調節器出口處的壓力表或壓力變送器，以檢查壓力是否上升； 5如果壓力沒有上升，證明氣動截止閥已關閉。如果上升，則應檢修氣動切斷閥；  2。氣動切斷閥的維護 注：維護前，應打開氣動緊急切斷閥前后的進，出口閥管壁，并在空氣中留少量空氣。氣動切斷閥和出口閥之間的釋放閥應打開，以釋放閥體內的壓力。維護和安裝完成后，建議所有 每年檢查一次連接的氣密性。 1消除背壓氣動截止閥的信號管并將其從管道中移除; 2首先，將氣動截止閥的執行器部分與主閥分開； 3標記氣動切斷閥的主閥體的入口和出口法蘭，并 4松開入口法蘭和中間閥體之間的連接螺釘，并拆下入口法蘭； 5拆下閥端口墊壓蓋的螺釘，并檢查閥端口墊及其下方的O形圈； 6松開之間的連接螺釘出口法蘭和中間閥體，并拆下出口法蘭；卸下2個螺釘時，請按出口法蘭，并注意彈簧會彈出； 7取出主彈簧，并檢查主彈簧是否由于疲勞而損壞； 8取出氣瓶的O形圈并檢查是否損壞； 9檢查所有其他密封元件和耐磨環促動器的磨損; 10清潔并潤滑所有活動部件； 11確認所有密封元件均處于良好狀態，然后按照相反的步驟進行組裝； |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
