KD642X煤氣氣動緊急切斷閥發布時間：20-06-07

氣動煤氣緊急切斷閥是在吸收國內外技術的基礎上，根據用戶的實際工況而設計的新一代氣動煤氣快速切斷閥，它由防爆電磁閥過濾器回訊器氣動裝置及蝶閥組合而成，適用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃性氣體管道中要求快速切斷場合。因它采用特殊的耐腐蝕性材料及高新技術阻止煙塵進入軸套，達到蝶閥開關靈活不卡死，經過客戶多年的使用，效果顯著。

氣動煤氣緊急切斷閥--性能特點：

KD642X煤氣氣動緊急切斷閥:氣動切斷快，密封性能好，無泄漏

公稱壓力：0.60MPa

強度試驗壓力：0.9MPa

密封試驗壓力：0.66MPa

適用溫度：≤200℃

適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等

閥體部分（煤氣專用蝶閥）閥桿采用鍍鉻處理，填料為高溫石墨，并且在上下軸之間經過特殊工藝處理，裝配防銹死裝置。經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內，從而保證閥門開關靈活不卡死，在管道中起到截斷介質的作用。

KD642X-6C氣動煤氣緊急切斷閥 --工作原理：

KD642X煤氣氣動緊急切斷閥上的有單作用（雙作用）氣動裝置，由單作用（雙作用）氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后，電磁閥接收到24V電壓信號轉換成輸出氣壓力，使壓縮空氣進入缸體一端，推動活塞向另一端移動，活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。

KD642X煤氣氣動緊急切斷閥--執行標準：

1、設計制造：GB12238；

2、法蘭連接尺寸；GB9115;

3、檢驗和試驗：GB/T13927

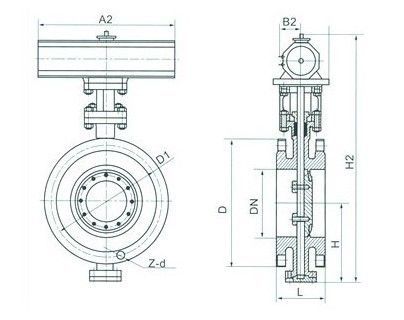

氣動煤氣緊急切斷閥--主要連接及外形尺寸：

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000
