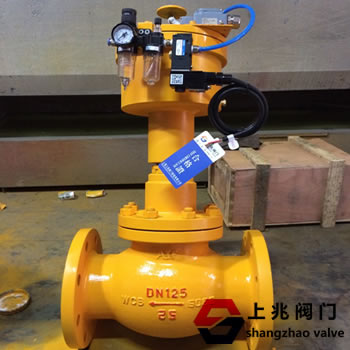

站用氣動緊急切斷閥/液氨貯罐切斷閥/氨用緊急切斷閥

型號：QDQ421F-25C規格DN25-DN300

上兆氣動緊急切斷閥系列有：液氨緊急切斷閥，氨氣緊急切斷閥，氨用緊急切斷閥，適用于氨氣/燃?xì)鈨蓿艿莱鋈肟诳刂魄袛嗔髁康陌踩y門。在設備故障、腐蝕破壞、密封失效,出現泄漏釀或緊急情況時,用以切斷儲罐氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。

上兆氣動緊急切斷閥用途和性能規范：

上兆站用氣動緊急切斷閥是一種儲罐安全保護切斷閥，安裝在氨氣、燃?xì)馀c氣體貯罐或管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75±5℃時易熔合金熔化，而氣缸自動卸壓，【緊急切斷閥】迅速關閉而止漏，起安全保護作用。

上兆氣動緊急切斷閥電控的工作原理：

站用氣動緊急切斷閥氣源入口安裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。

燃?xì)庑孤﹫缶鲌缶?電磁閥通電排氣,‘切斷閥’自動關閉.

手動控制電磁閥(按下紅色卡子)排氣,<站用緊急切斷閥>自動關閉.

上兆氣動緊急切斷閥主要性能規范：

壓力等級：2.5-4.0Mpa

氣缸工作壓力 ≤2.0Mpa

使用溫度：-40-+80℃

氣缸使用介質：氮氣、無水空氣

使用介質：液氨、液化氣、天然氣

熔閉溫度：≥75±5℃

關閉時間：≤5秒

氣缸開啟壓力：≥0.5-0.7Mpa

上兆氣動緊急切斷閥作用原理和結構說明：

1.當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時{站用緊急切斷閥}自動關閉。

2.氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。

3.站用切斷閥采用聚四氟乙烯密封面，密封性良好。

4.儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。

5.主要運動部件采用含鉻不銹鋼，耐蝕性良好。

主要零件材料：

閥體：鑄剛CFB 不銹鋼 304 316

氣 缸、活 塞： 鉻不銹鋼

密封圈、○型圈：聚四氟乙烯、丁晴橡膠

彈 簧：50CrVA(彈簧鋼)

上兆氣動緊急切斷閥注意事項：

1.切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。流經閥體內的介質應該是無雜質和無顆粒的氣體。

2.常閉式站用切斷閥；電磁閥斷電排氣,閥門自動關閉。常閉式緊急切斷閥不適合長時間保持開啟，3.通常24小時要關閉一次，避免彈簧長時間工作疲勞失靈。影響工作生產。截止閥

4.常開式站用切斷閥；電磁閥通電進氣,氣壓關閉閥門。關閉電磁閥排氣，閥門重新開啟。
